Регулируемый прерыватель стеклоочистителя

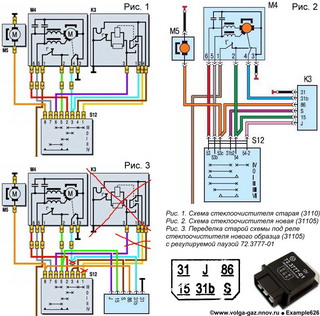

Это полезная и простая доработка эл.проводки 3110, 3102 со старыми подрулевыми переключателями под реле стеклоочистителя нового образца (31105) с регулируемой паузой. Именно это реле 72.3777-01 проще всего найти в продаже (190 руб.). На рисунке показана схема переделки
Нажмите на картинку для увеличения
- Откручиваем и отсоединяем старое реле К3 (на панели релюшек оно самое верхнее правое) берем новую колодку под новое реле и перетыкаем провода из старой:
фиолетовый на J, коричневый на S, желтый на 86, синий на 31b
- Желтый провод, т.к. он освобождается, используем, переключив его в разъеме подрулевого на оранжевый провод
- Бросаем зеленый провод от колодки переключателя к реле на контакт 15
- Массу подключаем к 31
- Опять же глядя на схему вытыкаем из колодки переключателя S12 нужные провода и коммутируем их с помощью заранее заготовленных хвостиков с "папами" и "мамами", а именно:
Оранжевый провод параллелим с желтым(как уже выше писалось), синий отсоединяем, изолируем, и на его место перемычку от коричневого.
Инструкция по управлению новой релюхой лежит в её коробке.
Автор Example626
Описание by Серый
